1. Solicitud

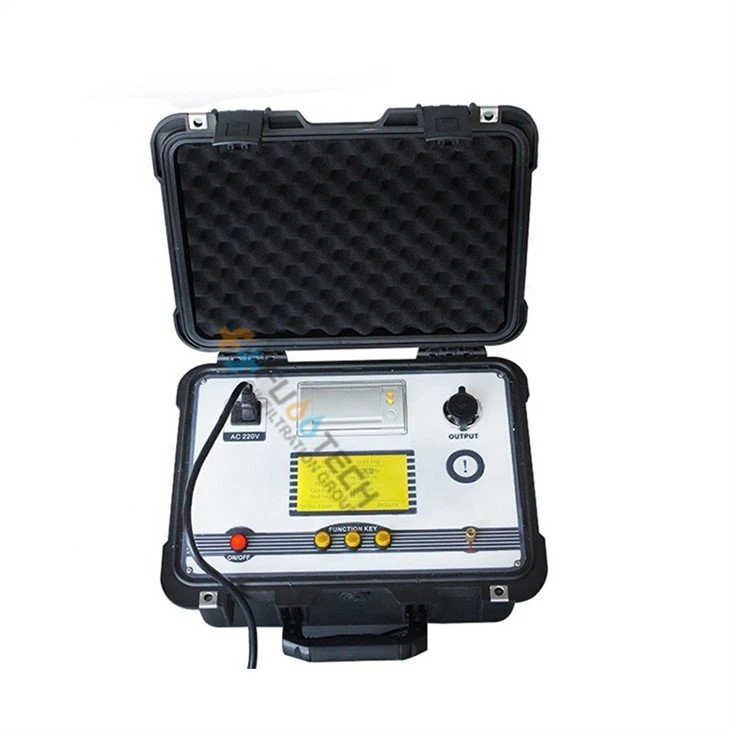

El conjunto de pruebas VLF de potencia de alta tensión de muy baja frecuencia portátil está diseñado y fabricado por FUoTech especialmente para la prueba de voltaje de resistencia de la máquina de alimentación térmica de voltaje eléctrico de 10kV/35kV/300MW, transformadores y líneas de potencia de 10kV/35kV, y todo el equipo principal eléctrico.
Ferootech fabrica los Hipots VLF más portátiles y más fáciles de usar disponibles. Al ofrecer la selección más grande en la industria (incluidos los modelos marcados con CE), las clasificaciones de voltaje varían de 3 0 KV ~ 120 kV con clasificaciones de carga de 0.5 µF ~ 5.5 µF. Frootech ha sido la principal fuente mundial para el equipo de prueba VLF desde 2002.
La prueba de potencia de alta tensión de muy baja frecuencia es esencialmente una alternativa de prueba de voltaje de resistencia de frecuencia de potencia. VLF Hipots realiza pruebas de soporte de voltaje y proporcionan la fuente de voltaje para la prueba de cable de diagnóstico. Los clientes frecuentemente compran Delta Tan y accesorios de medición de alta parcial junto con el equipo VLF para extender aún más sus capacidades de prueba.
Ferootech proporciona la mayor selección de instrumentos de prueba VLF, los modelos de voltaje más potentes y más altos que son duraderos, económicos y fáciles de usar.
2. ¿Dónde se usa VLF?
La prueba VLF se utiliza para cualquier aplicación que requiera pruebas de CA de cargas de alta capacitancia. La principal aplicación es para probar un cable dieléctrico sólido (según IEEE400.2), seguido de probar una gran maquinaria giratoria (según IEEE 433-1974), y ocasionalmente para probar grandes aislantes, arrestadores y similares.
Incluso si una utilidad no adopta VLF para una prueba de cable generalizada, una de las mejores razones para usar VLF es verificar la calidad y los accesorios de instalación, como los empalmes. Muchas fallas se deben al daño durante la instalación y/o la mano de obra defectuosa. Por lo menos, cada cable recién instalado o reparado debe probarse VLF antes de revitalizar.
3. Parámetros técnicos
Tabla 1:
|
Modelo |
Voltaje/corriente nominal |
Capacidad de carga |
Fusible |
Peso de referencia |
|
Ftac-vlf -30 |
30kV/20MA |
0. 1Hz, menor o igual a 1.1 µF |
5A |
Controlador: 4 kg |
|
0. 05Hz, menor o igual a 2.2 µF |
||||
|
0. 02Hz, menor o igual a 5.5 µF |
||||
|
Ftac-vlf -50 |
50kV/30 mA |
0. 1Hz, menor o igual a 1.1 µF |
15A |
Controlador: 4 kg |
|
0. 05Hz, menor o igual a 2.2 µF |
||||
|
0. 02Hz, menor o igual a 5.5 µF |
||||
|
Ftac-vlf -80 |
80kV/30 mA |
{{0}}. 1Hz, menos o igual a 0.5 µF |
20A |
Controlador: 4 kg |
|
0. 05Hz, menor o igual a 1 µF |
||||
|
0. 02Hz, menor o igual a 2.5 µF |
4. Más datos técnicos para varios modelos
Tabla 2:
|
Voltaje nominal de salida |
Ver Tabla 1 |
|
|
Frecuencia de salida |
{{0}}. 1Hz, 0. 05Hz, 0.02Hz |
|
|
Capacidad de carga |
Ver Tabla 1 |
0. 1Hz Máx 1.1 μF |
|
0. 05 Hz Max 2.2 μF |
||
|
0. 02 Hz Max 5.5 μF |
||
|
Precisión de la medición |
2.5 % |
|
|
Errores de pico de voltaje positivo y negativo |
Menos de o igual al 2.5% |
|
|
Distorsión de forma de onda de voltaje |
Menor o igual al 3% |
|
|
Error de medición de resistencia a aislamiento |
Menos de o igual al 2.5% |
|
|
Error de medición de corriente de fuga |
Menos de o igual al 2.5% |
|
|
Fuerza |
AC 50 Hz, 220V ± 5% |
|
|
Fusible |
Ver Tabla 1 |
|
Más detalles sobre las pruebas de VLF 30/40/50/60/70/80/90KV, comuníquese con FUoTech, tenemos un equipo de tecnología profesional para diseñar productos y sistemas diseñados correctamente.
5. Funciones y características
1). Los datos de corriente, voltaje y forma de onda se pueden muestrear directamente en el lado de alto voltaje, por lo que los datos son reales y precisos.
2). Protección de sobretensión: si la salida excede el límite establecido de voltaje, el instrumento se cerrará para protegerse; El tiempo de actuación es inferior a 15 ms.
3). Protección excesiva: es una protección dual de alto voltaje en el diseño, la protección de apagado precisa se puede hacer de acuerdo con el valor establecido en el lado de alto voltaje; Si la corriente en el lado de bajo voltaje excede la corriente nominal, el instrumento tomará protección de cierre, el tiempo de actuación es menos de 15 ms.
4). Se proporciona una resistencia protectora de salida de alto voltaje en el cuerpo de impulso de voltaje en el diseño y esto elimina la necesidad de una resistencia protectora adicional conectada afuera.
5). Como resultado del circuito de control de retroalimentación negativa de circuito cerrado de alto y bajo voltaje, la salida sin efecto de aumento capacitivo.
6). La pieza de control de alto voltaje adopta un innovador unidad de conmutación de HV de control de luz, el control es preciso, seguro y confiable;
7). Con el control táctil de la interfaz de hombre-máquina de color, más los controles del sistema operativo de software modular, preciso e intuitivo
8). Multi-usos, puede medir simultáneamente la capacitancia de los objetos probados, resistencia a aislamiento, corriente de fuga y prueba de voltaje de resistencia de CA
6. Acciones en la oficina
7. Embalaje, Entrega, Envío y pago
8. Certificados
9. Servicio postventa
1) Ofrecemos 24 meses de garantía para todos nuestros productos desde la fecha de envío.
2) Incluso si el período de garantía ha expirado, todavía proporcionamos mantenimiento de toda la vida, servicio técnico y suministro de repuestos.
3) Garantizamos el tiempo de mantenimiento no más de 3 días hábiles y el tiempo de respuesta dentro de las 2 horas.
4) Creamos un archivo independiente para que cada comprador verdadero registre el servicio del producto y las condiciones de mantenimiento.
5) Podemos ofrecer instalación, puesta en marcha y capacitación en el sitio a costo del cliente.
6) Si tiene alguna pregunta, contáctenos libremente por correo electrónico, teléfono, whatsapp, skype, etc.
Bienvenido a contactarnos para su consulta y pedido.
